明確鋁模板施工工藝控制流程， 提升混凝土工程實測實量以及觀感質量 。

適用于佛山公司所有在建及新建項目 。

3.1 本標準做法要求所有在建及新建項目均按此做法執行。

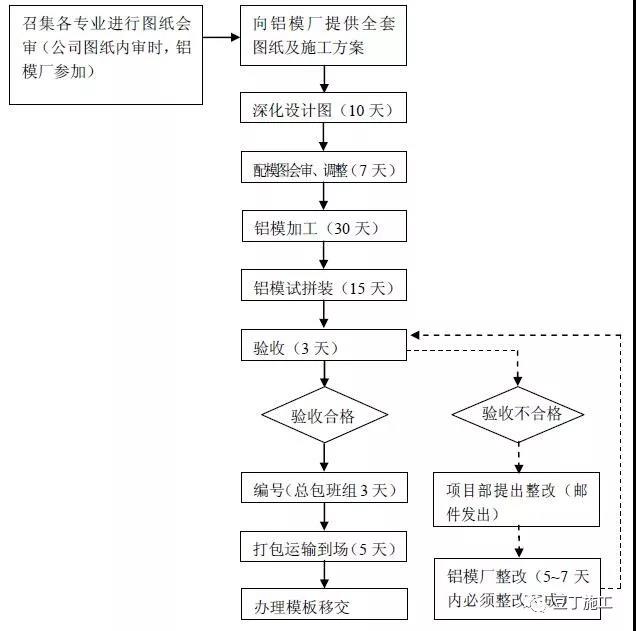

4.1 鋁模從深化設計到試拼裝驗收完成的標準工期75天；

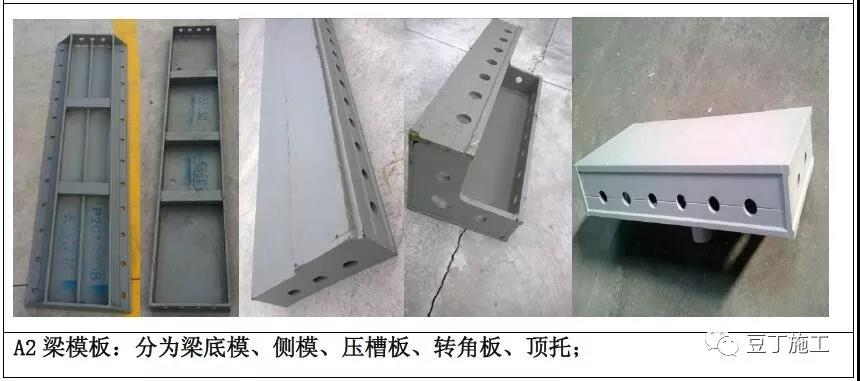

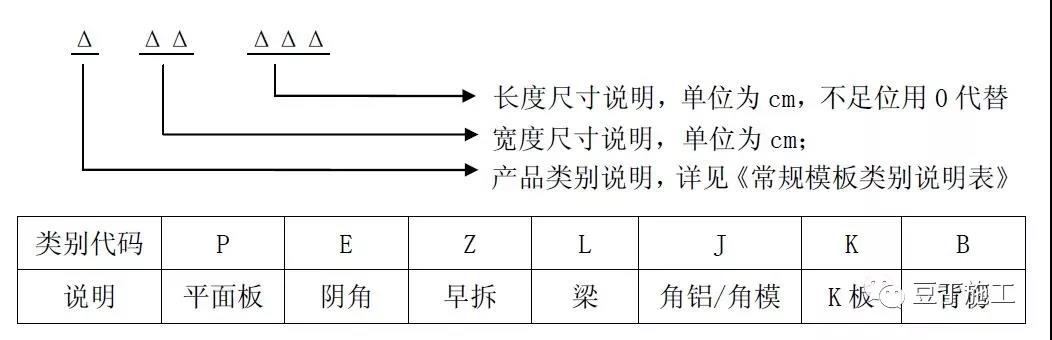

5.1 模板配模體系

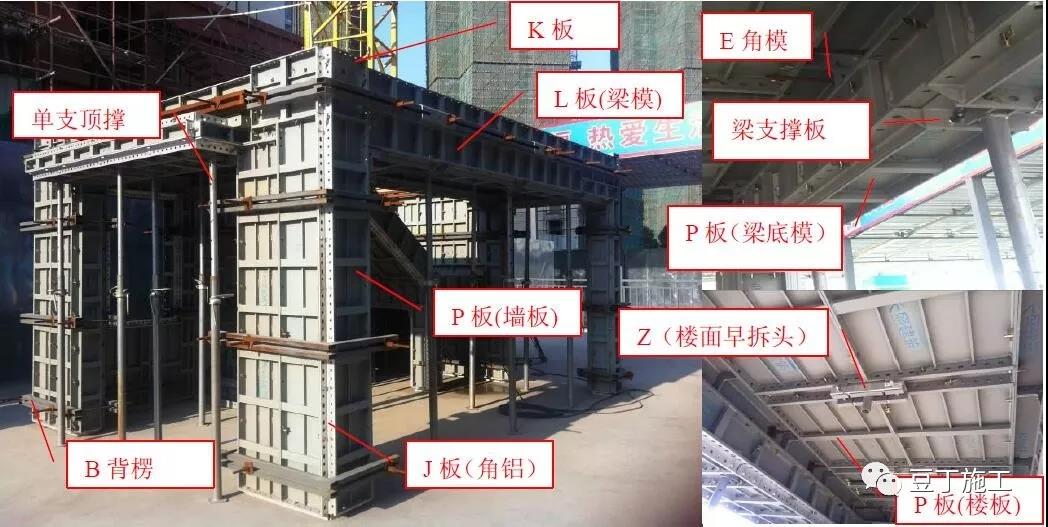

5.1.2 模板示例

5.2施工工具

工具：鐵錘、撬棍、扳手、拆模器、電鉆、開口磚頭

5.3模板安裝

A6 定位放線：按照《測量放線標準做法》實施；

A7 定位鋼筋：采用Φ16 鋼筋（端部平整），離地面高度80mm，水平距離800mm一個，焊接后端部與墻定位線平，誤差≤1mm；

A8 墻根找平：墻體根部采用感應式掃平儀做初找平，再用刮尺將墻根位置刮平，面層標高偏差控制在（0,-5）內；

A9 模板安裝前 1：模板表面水泥漿清理干凈(每層拆除時表面、框邊采用鏟刀清理)；

A10 模板安裝前 2：采用水性（或乳液型）脫模劑，嚴禁采用油性脫模劑（廢機油等）；

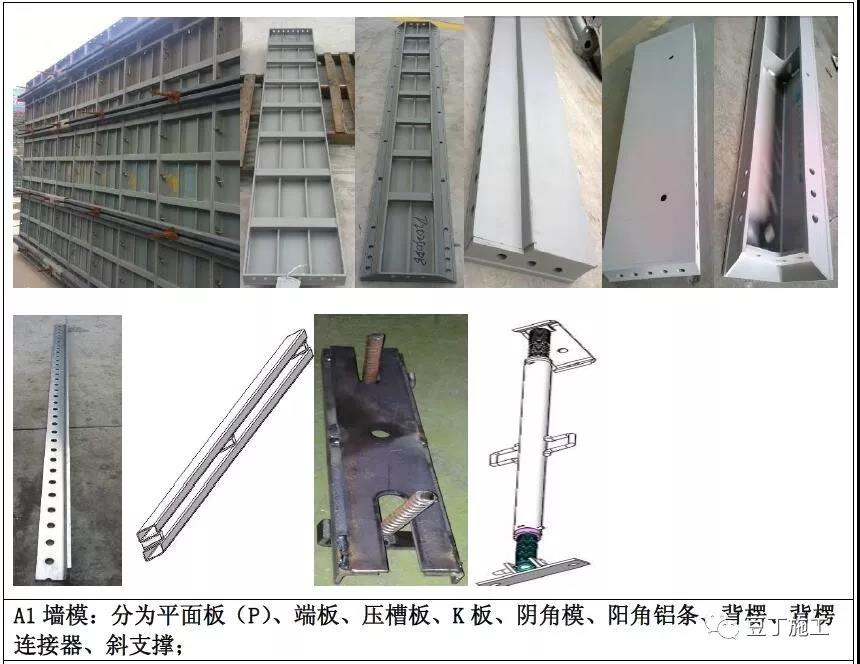

A11 墻柱安裝：從墻端開始逐塊定位安裝，銷釘 300mm 一個,墻柱銷釘必須滿打；

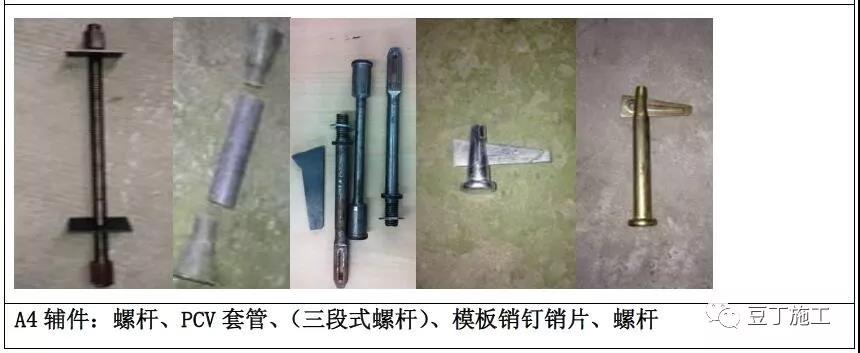

A12 墻柱加固 1：在三段式螺桿未應用前，采用 PVC 套管（壁厚 2mm），切割尺寸統一、偏差在（0,-0.5mm），端部采用 PVC 擴大頭套防止加固螺桿過緊；

A13 墻柱加固 2：原則上背楞必須在平面位置連接（墻陰角嚴禁斷開），陽角加固采用45度對拉螺桿；平面背楞連接處采用槽鋼連接成整體；螺桿間距小于800mm。

A14 墻模板斜撐：背楞采用內五道外六道設置，斜拉桿間距不大于2m，上下支撐；墻模安裝完調整好標高、垂直度（斜向拉桿要受力）；再進行梁底模和樓面板安裝；

A15 梁模板安裝：先底模、在側模、最后陰角模板；支撐立桿必須垂直，支撐受力；水平銷釘 250mm一道，梁側模豎向銷釘每張板不少于3個銷釘，當梁高大于600mm時，銷釘間距不大于200mm；

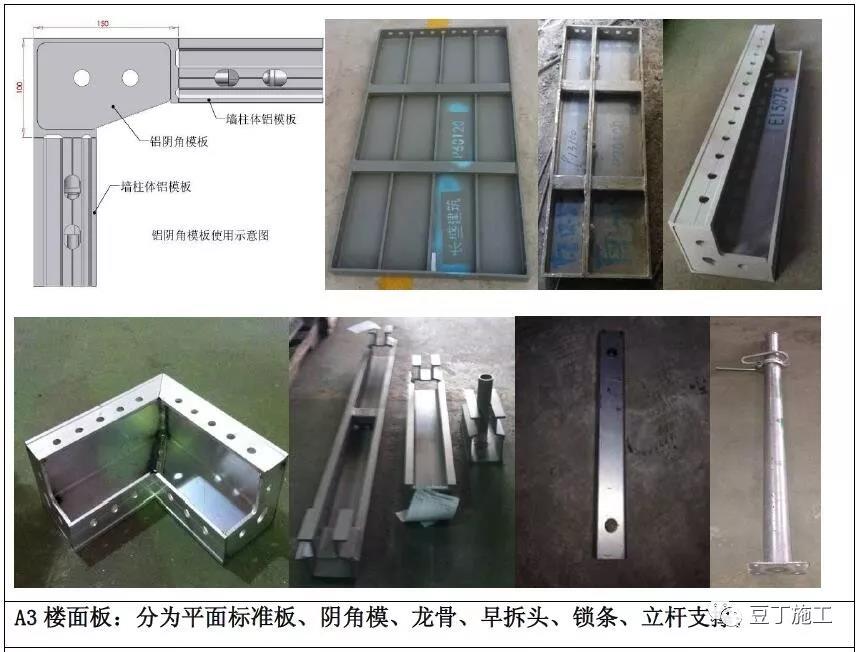

A16 樓面板安裝：根據樓面配模圖和模板編號依次安裝早拆龍骨、支撐、樓面模板；樓面模板在安裝時必須清理干凈模板水泥漿，防止樓板尺寸孌大，安裝完成涂刷脫模劑；單塊板長方形銷釘不少于 4 個，短邊不少于 2 個；

A17 水電預埋：根據預制墻板排版圖進行管線定位（裝修圖必須在出正負零前完成），第一個鋁模層樓面模板安裝完成后做放線定位并進行有效標識；

A18 砼墻內水電精確定位：剪力墻、樓板內的線盒、結構內預埋的 PVC 線管在模板上的開孔、給水管穿梁孔都必須做精確定位（所有排水管必須采用止水節）；

A19 墻二次微調：在模板全部安裝完成后再進行一次微調，先調樓板、再墻柱；墻柱垂直度（0,1），樓面板（0,5）；混凝土澆筑過程中還要進行復測；

A20 砼澆筑：布料機必須采用內提升式，放在電梯廳（泵管垂直段設置在樓梯休息平臺），先將電梯井及樓梯處剪力墻澆筑完再澆筑，再進行其它墻澆筑；

A21 澆筑注意：清理干凈模板水泥漿；澆筑完成初凝前，用清水將 K 板上的砼漿清理干凈；K 板在上一層砼澆筑完成后才可以拆除；K 板加固采用上、下兩排固定螺母/螺桿，每排不少于兩個螺母/螺桿，中間采用對拉螺桿加固，螺桿外側設置一道背楞；

A22 墻模拆除：斜支撐—螺桿背楞—墻端頭板—墻板—陰角板，墻板拆除采用專有Y型扳手，嚴禁暴力拆除；

A23 梁模拆除：先拆底模再拆側模，立桿保留；

A24 樓面模板拆除：早拆頭—龍骨—樓板—陰角模—支撐；陰角板拆除先拆帶斜邊的角模；

六、重要節點做法

A25 背楞：外墻背楞六道（頂部、底部各增加一道增加 K 板背楞），內墻五道，間距由鋁模深化確定；

A26 梁加固：:梁高超高 800mm 必須增加對拉螺桿；

A27 外墻 K 板采用雙螺絲加固：

1、砼澆筑完成初凝前，外墻外側模板上表面水泥漿必須清理干凈；

2、K 板在上一層砼澆筑完成后才可以拆除；

3、K 板加固采用上、下兩排固定螺母/螺桿，每排不少于兩個螺母/螺桿，中間采用對拉螺桿加固，螺桿外側設置一道背楞；

A28 凸窗臺加固：利用下一層已施工的飄板加固，采用對拉螺桿，飄板面必須設置背楞；

A29 窗下墻加固：窗下墻必須設置兩道背楞，與大面墻拉通設置；

A30 沉箱加固：

1、模板加固采用吊模方式，外側 K 板位置設置三段式螺桿；

2、衛生間、陽臺須采用斜口鋁模，下口坡度 1%

A31 樓棟加固：雙跑樓棟采用 PC，單跑剪刀樓梯斜面、側板采用梁鋁模，踏步采用鋼模；

A32 全現澆結構：

1、填充墻體頂梁側須壓槽；

2、戶內強弱電集中管線處現澆（強弱電盒預埋） ；

3、門頂過梁與結構整體澆筑成型；

4、入戶門垛及戶內與主體相連的小門垛（尺寸小于 100mm）與主體整體澆筑成型；

七、嚴禁做法

A33 螺桿：陰角梁側墻（窗臺）螺桿距離不允許超過 300mm；

A34K 板固定螺桿：螺桿緊固螺帽未固定住模板，造成拆模 K 板松動；

A35 墻根地面標高：模板凈高比設計值小 10mm，地面砼澆筑完必須控制標高，嚴禁后刨地面砼；

A36 凸窗臺：窗臺采用封閉式模板體系，模板必須設置透氣孔，并設置背楞及對拉螺桿；

A37 墻加固：背楞斷開位置必須采用連接器連成整體；

A38 墻柱調整：必須在上梁側模前將墻柱標高、垂直度調整到位，并將斜拉桿撐緊，嚴禁樓面模板全部拼裝后再調整墻柱；

A39 窗模安裝：窗洞有壓槽節點，底部與頂部模板尺寸一致、 壓槽節點不同（頂部有滴水凹槽），嚴禁混淆安裝；

A40 模板正確安裝：必須嚴格按照模板編號安裝，嚴禁隨意拼裝；

A41 暴力安裝：為加快樓面板安裝，采用工具將龍骨（或側板）強行撐開；

A42 模板清理：模板拆除后必須將水泥漿清理干凈；

A43 模板拆除：樓面板拆除，必須逐跨拆除，嚴禁先將龍骨拆除，再用撬棍拉扯模板（防止模板甩變形）；

A44 模板使用：禁止隨意切割模板；

A45 模板退場：模板使用完成后，總包必須將模板上的大塊水泥漿清理干凈，分類堆放整齊并按照進場清單造冊登記；與鋁模廠溝通好后辦理移交事宜
